Stauklappen-Durchflussmessgerät

Zwischenflanschmontage (Sandwich – Design)
Von DN25 / 1″ bis DN600 / 24″
Sonderwerkstoffe
Elektronischer Messwertumformer ES

Präzise Messung auch in rauer Umgebung

Robust, zuverlässig und Kostengünstig

Die in Sandwichbauweise ausgeführten Geräte haben eine strömungsoptimierte Klappe und benötigen deshalb nur max. 1/3 des Innenquerschnittes. Die Achsen sind extrem überdimensioniert und kommen deshalb ohne Gegenlager aus.

Je nach Anwendung können diese mit Gleit-, Kugel-, Tonnenlager und /oder mit Simmerring-Abdichtung ausgestattet werden.

Für den Einsatz in aggressiven Flüssigkeiten stehen Hastelloy- sowie verschiedene Kunststoffversionen, z.B. in PTFE und PP zur Verfügung.

→ Downloads

Alle Einbaulagen möglich

Durch die Möglichkeit das Gerät in allen Lagen einzubauen, entfallen aufwendige Umbauten der Rohrleitungssysteme.

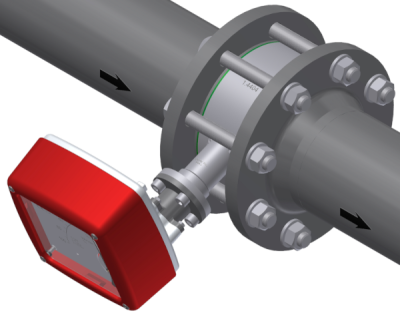

von links nach rechts

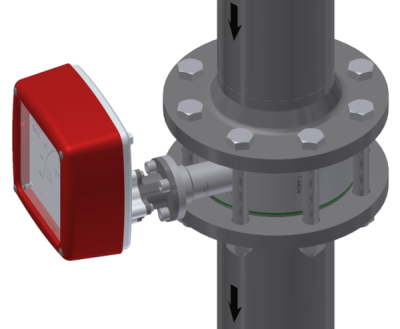

von oben nach unten

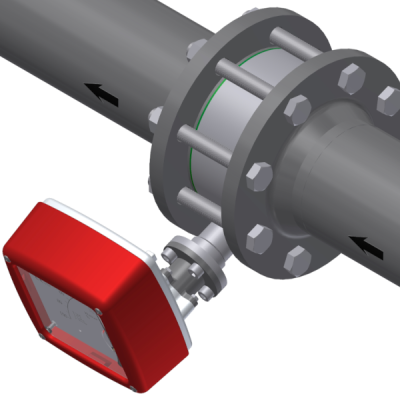

von rechts nach links

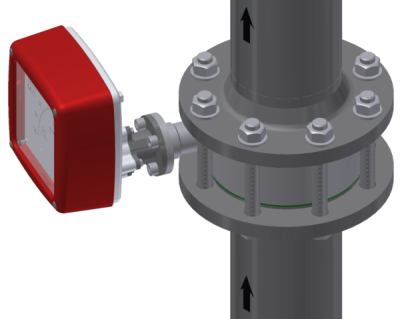

von unten nach oben

Anfrage senden

Anwendungen

Durchflussmessung von Flüssigkeiten in Rohrleitungen
Besonders geeignet zur Durchflussmessung von z.B. stark verschmutzten Abwässern.

Anwendungsgebiete einschließen:

Chemie und Petrochemie: in vielen Produktionsanlagen der Chemie- und Petrochemie Industrie müssen bestimmte Chemikalien in genauen Mengen zugegeben werden. Stauklappen-Durchflussmessgeräte ermöglichen eine präzise Dosierung, um die Qualität und Effizienz der Herstellungsprozesse sicherzustellen.
Öl und Gas: In der Öl- und Gasindustrie werden oft Chemikalien oder Wasser zur Verbesserung der Förderleistung oder zur Drucksteigerung in Förderleitungen injiziert. Stauklappen-Durchflussmessgeräte überwachen diese Injektionsprozesse, um eine präzise Dosierung sicherzustellen.
Nahrungsmittelindustrie: Stauklappen-Durchflussmessgeräte werden in Abfüllanlagen eingesetzt, um den genauen Durchfluss von Flüssigkeiten wie Saucen, Dressings, Ölen oder Getränken zu messen. Dies ermöglicht eine präzise Dosierung und Füllung von Verpackungsmaterialien.
Pharmazie: In der Herstellung von biotechnologischen Produkten, wie zum Beispiel Impfstoffen oder biopharmazeutischen Produkten, ist die Überwachung des Durchflusses in Fermentationsprozessen wichtig. Stauklappen-Durchflussmessgeräte unterstützen dabei, optimale Bedingungen aufrechtzuerhalten.

Besonderheiten

Übersichtliche 90°-Skala,
Lineare Kennlinie durch optimierte Klappenform
Für horizontalen oder vertikalen Einbau
Anzeigeteil auch in Edelstahl
Sonderwerkstoffe Hastelloy, Titan; PTFE- oder PP-Auskleidung
Im explosionsgefährdeten Bereich einsetzbar.
Dauerhafte magnetische Messwertübertragung
Einsatz für hohe Messstofftemperaturen
Gasförmige Medien (optional)

Technische Daten

Armatur

Werkstoffe:
- 1.4404 (316 L) / 1.4571 (316 Ti)
- Stahl / Edelstahl,
- Hastelloy C-22,
- Polypropylen/Edelstahl
- Polypropylen/Hastelloy C22
- PTFE
Prozessanschluss: Sandwich nach EN 1092, ASME B16.5, DIN2512
Nenndruck: PN 16 40, ASME Cl150/300
Prozesstemperatur: -40°C…+300°C
Umgebungstemperatur:-40°C…+80°C
Schutzart: IP65 / IP47 (EN60529)
Messbereiche (Wasser): 0,5 m³/h…1.500 m³/h

Anzeigeteil

Aluminium (einbrennlackiert)
Edelstahl

Elektrische Ausgänge

induktive Grenzkontakte
induktive Grenzkontakte
(Sicherheitstechnik)
Mikroschalter (andere auf Anfrage)
ES Transmitter
- Spannungsversorgung: 14…30 VDC
- Ausgänge: passiv, galvanisch getrennt
  - Analog: 4…20 mA
  - Binär 1 und 2: Ui=30 V, Ii=20mA, Pi=100 mW
- Binäreingang: Rücksetzung Zählerstand (nur bei ES mit Zählermodul)
- Umgebungstemperatur: -40°C bis +70°C
- Schutzart: IP 20 (EN60529)
- Kommunikation
  - HART-Protokoll
  - HART-Protokoll und 2 NAMUR-Kontakten
  - HART-Protokoll und 1 NAMUR-Kontakt / 1Impulsausgang
  - HART-Protokoll und Zählermodul
  - Profibus-PA
  - Foundation Fieldbus

Umgebungstemperatur

-40°C…+80°C (ohne Grenzkontakte)
-40°C…+65°C (mit Grenzkontakten)

Messabweichung

› Flüssigkeit: ± 2,5% vom Messbereichsendwert. ± 0,2% mit Umformer (ES)

Zertifikate und Zulassung

Armatur
- Explosionsschutz: BVS 03 ATEX H/B 112
- CE-Kennzeichen:
  - 2014/30/EU (EMC)
  - 2014/34/EU (ATEX)
  - 2014/35/EU (LVD)
  - 2014/68/EU (PED)
Anzeigeteil
- Explosionsschutz: DMT 00 ATEX E075
- Zündschutzart: II 2G EX ia IIC T6
- CE-Kennzeichen: Ex-Richtlinie 2014/34/EU
SIL Kompatibilität
- IEC 61508-2:2000 und IEC 61508-2:2010
  TSK mit 1 oder 2 Alarm-Kontakten
  TSK mit Analogausgang bzw. Analogausgang inkl. Binärausgang
