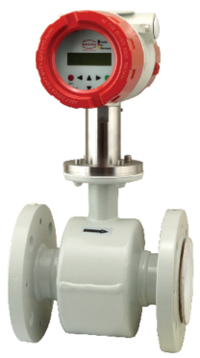

Magnetisch Induktiver Durchflussmesser

Hohe Messgenauigkeit
Hohe Reproduzierbarkeit
Verschiedene Auskleidungen
Erdungselektrode

Entwicklung auf höchstem Niveau

„High End“-Simulationstechnologie ermöglicht die Analyse und Kopplung verschiedener Modelle wie CSD (FEM), CFD, CEM, FSI, TFSI und spart so einen Großteil der Zeit, die man früher für die Lösungsfindung hätte investieren müssen. Das ist unser Weg in der Zukunft, um hochkomplexe Messaufgaben für unsere Kunden zu lösen.

Durch die Anwendung der neuesten Technologien sind wir in der Lage, Applikationshindernisse schnell zu erkennen und zu überwinden und können optimale Lösungen für unsere Kunden anbieten.

→ Downloads

Anfrage senden

Anwendungen

Druckverlustfreie Volumendurchflussmessung von elektrisch leitfähigen Flüssigkeiten, Breien und Pasten.

Besonderheiten

Hohe Messgenauigkeit
Wartungsfrei
Druckverlustfrei
Große Auswahl an Elektrodenwerkstoffen
Zahlreiche Auskleidungen verfügbar
Erdungselektrode statt Erdungsringen
Große Auswahl an Prozessanschlüssen

Technische Daten

Sensor EPS

Armatur: Stahl lackiert

Prozessanschlüsse: Stahl- oder Edelstahlflansche(EN1092, ASME, JIS) Lebensmittelanschlüsse DIN11851, Tri-Clover® (andere Anschlüsse auf Anfrage)
Auskleidungen: Hartgummi, Weichgummi, PTFE, EPDM, Keramik
Mess- und Erdungselektroden: Edelstahl 1.4571, Hastelloy, Tantal, Platin (Erdungsringe und andere Werkstoffe auf Anfrage)
2 / 3 / 6 / 10 mm Innendurchmesser Prozessanschluss in G1/2“ AG oder ½“ NPT(m)
Nennweiten: DN15 bis DN 1200 (andere Nennweiten auf Anfrage)
Nenndruck: PN40, ASME Cl150/300 DN15 bis DN300
PN16, ASME Cl150 DN50 bis DN600
PN10, ASME Cl150 DN200 bis DN1200 (höhere Druckstufen auf Anfrage)

Prozesstemperatur:
-10°C bis +70°C EPDM
0°C bis +95°C Hartgummi (Ebonit)
-20°C bis +150°C PTFE und Keramik

Messbereichsgrenzen: 0,5 m/s – 10 m/s
Messabweichung: ±0,3% vom Messwert ±0,01% (Q bei 10m/s) (unter Referenzbedingungen)
Reproduzierbarkeit: ±0,15% vom Messwert ±0,005% (Q bei 10m/s) (unter Referenzbedingungen)
Schutzart: Standard IP67 (EN60529), IP68 auf Anfrage

Messwertumformer UMF2

Montage: aufgebaut oder getrennt
Gehäuse: Alu- Druckguss lackiert
Hilfsenergie: 115/230 VAC 50/60Hz, 10VA › 24VDC, 10W

Ausgänge

Analog: 1x 0/4-20mA aktiv, galvanisch getrennt
Impuls: passiv, galvanisch getrennt, 24V, 60mA
Status: passiv, galvanisch getrennt, 24V, 60mA
Umgebungstemperatur: -20°C bis +60°C
Schutzart: IP67 / IP68 auf Anfrage
Diagnosefunktionen: Leerrohrerkennung, Spulenstromüberwachung
Elektromagnetische Verträglichkeit: EMV- Richtlinie 2014/30/EU (EMC)
Niederspannungsrichtlinie: 2014/35/EU (LVD)

Kommunikation

HART® Protokoll
